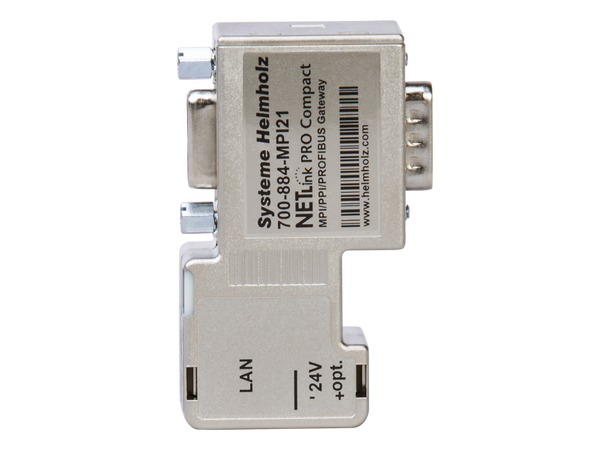

NETLink® PRO Compact MPI/PROFIBUS Ethernet adapter

NETLink® PRO Compact

MPI/PROFIBUS Ethernet adapter

Varunummer: 700-884-MPI21

NETLink® PRO Compact

Generelt sett er tilkobling til hver MPI/PROFIBUS-terminal i bussystemet eller direkte til grensesnittene til aktive og passive deltakere også mulig. PG-sokkelen integrert i bakkant av kontakthuset tillater tilkobling av ekstra enheter.
Det integrerte webgrensesnittet tilbyr parametrisering, diagnostikk og sikkerhetsfunksjoner, og for funksjonelle forbedringer kan brukeren bruke Helmholz sin gratis diagnostikkprogramvare SHTools for å for eksempel automatisk utføre fastvareoppdateringer. Den nyeste versjonen er tilgjengelig for nedlasting.

NETLink PRO Compact er en kommunikasjonsprosessor i pluggformat for programmering, visualisering og fjernvedlikehold. Den kombinerer fleksibilitet og en kompakt design. Strøm tilføres NETLink® enten gjennom CPU-enheten til automatiseringsenheten eller eksternt med DC 24 V som et alternativ. Nettverkstilkoblingen kan bruke hvilken som helst standard Cat-5-kabel, noe som gjør kabellengder på opptil 100 meter mulig uten ekstra komponenter.



Funksjoner

  • RFC 1006 (ISO på TCP)
  • Støtte for alle vanlige S7 ingeniørverktøy
  • Dynamisk adressesetting ved hjelp av DHCP
  • Sikkerhetsfunksjoner for å sikre TCP/IP-tilgang
  • Byttbar PLS skrivebeskyttelse
  • Opptil 16 TCP-tilkoblinger
  • Opptil 32 MPI/PROFIBUS-tilkoblinger
  • Enkel konfigurasjon via webgrensesnitt
  • Se variabler i nettleservinduet
  • Støtte for slaveparametrisering
  • Galvanisk isolasjon fra MPI/PPI/PROFIBUS
  • MPI/PPI/PROFIBUS fra 9.6kbit/s til 12Mbit/s
  • Strømforsyning mulig fra CPU eller alternativt via ekstern 24V DC
