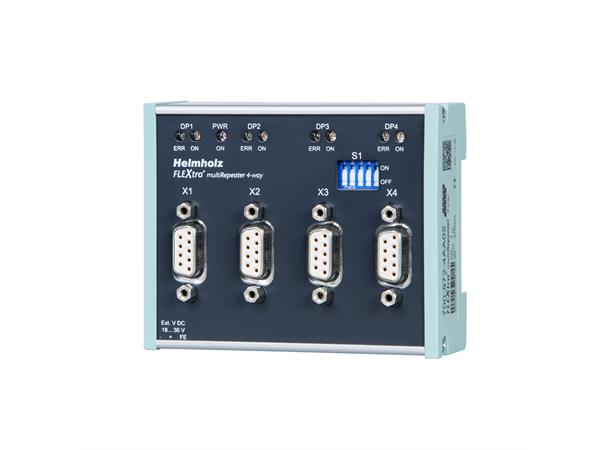

FLEXtra® PROFIBUS multiRepeater 4-port
FLEXtra® multiRepeater er en multi-PROFIBUS repeater designet for montering på en DIN-skinne. Den regenererer det innkommende elektriske signalet på et buss segment og sender det på nytt (bitkorrigering og videresending).
Signalene gjenopprettes i nivå, flanke og bitverdi.
MultiRepeater støtter datahastigheter på 9,6 kbps til 12 Mbps og gjenkjenner dem automatisk.
Den kan brukes til bussforlengelse, for å øke antall deltakere og for å utvide systemet. Samtidig er bruk i MPI-nettverk mulig.
Som et spesielt applikasjonsalternativ tillater PROFIBUS multiRepeater oppsett av et stjernenettverk med uavhengige segmenter.
Status-LEDene integrert for hvert segment gir en rask oversikt over gjeldende bussstatus. I tillegg gir FLEXtra® multiRepeater elektrisk isolasjon mellom PROFIBUS-segmentene. I tillegg har den en DIP-bryter for å slå av de enkelte segmentene og en bryter for å slå av alle segmenter. Segmentene er atskilt, men fortsetter å fungere for seg selv.
PROFIBUS-plugger er nødvendig for tilkobling til PROFIBUS-kabelen. Vi anbefaler at hvert segment har minst en plugg med service uttak. Eks.: https://www.adeptor.no/helmholz-gmbh/700-972-0bb50/profibus-connector-90-easyconnect-for-solid-flexible-cables-with-prog
FLEXtra® multiRepeater 4-veis gjør det mulig å utvide systemet med opptil fire segmenter med en enkelt enhet.
- Oppsett av stjernenettverk
- Systemutvidelse med opptil 3 segmenter med én enhet
- Øke antall deltakere utover 32.
- Kan brukes til bussforlengelse eller som avgrening
- Kan også brukes i MPI-nettverk
- Statuslys for hvert segment
- Repeater funksjon for hvert segment eller helt avkoblet
- Elektrisk isolasjon av alle segmenter ( Skjerm ikke isolert )
- Utvidelse av systemet med flere segmenter med en enkelt enhet
